ZENTOR  ®


 Schraubbewehrung

​Präzision ist der Schlüssel auf dem Weg zur Qualität

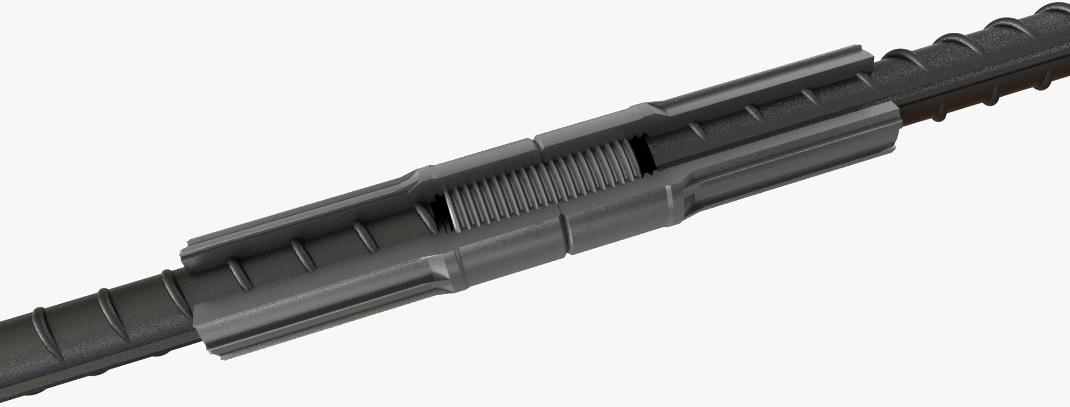

ZENTOR ®  Bewehrungsverbindungen werden standardmässig aus einer Verbindung von 2 Muffen hergestellt, welche auf eine Bewehrung gepresst werden. Zusätzliche Zwischenverbinder ermöglichen ein Überbrücken bei sämtlichen Spezialanforderungen.

Beim Verpressen verbindet sich die Innenstruktur der Verbindungsmuffe optimal mit der Bewehrung, ohne dessen Querschnitt zu reduzieren. Die Grundstruktur der Bewehrung wird somit bestmöglich erhalten um sicherzustellen, dass die maximale Tragfähigkeit gewährleistet wird. Bewehrungsverbindungen mit  ZENTOR ®  Muffen bieten eine Verriegelung, welche durch die Querschnittsfläche des Gewindes stärker als die Bewehrung selbst ist und hiermit die zusätzliche Belastbarkeit durch die Muffenfestigkeit für die hohen Leistungsanforderungen in Bereichen mit seismischen und dynamischen Aktivitäten für Bewehrungsdurchmesser 10-40mm und bis zu einem  fyk=550N/mm2 (B550B) sicherstellen.
Clarico-Customer-2

ZENTOR ®



Standardverbindung  ‚S‘

Der Standardanschluss dient der Verbindung von 2 Bewehrungsstäben, welche frei drehbar sind und denselben Nenndurchmesser haben. Alternativ kann die Verbindung auch über den AT-Bolzen in der Übergangsverbindung ‚T‘ hergestellt werden.

Details​

Überbrückungsverbindung  ‚B‘

Die Überbrückungsverbindung dient der Verbindung zweier nicht frei drehbarer Bewehrungsstäbe, die bedingt axial verschiebbar sind. Mit der Muffe FE kann die zu überbrückende Distanz abgefangen werden, die über den Bolzen AB eingestellt und mit der Muffe FS fixiert wird.

Details​

Übergangsverbindung ‚T‘

Die Übergangsverbindung wird verwendet, wenn in einer Verbindung reduziert/erweitert oder derselbe Bewehrungsdurchmesser verwendet wird, wobei beide Verbindungsstäbe frei drehbar sind.

Details​

Links/Rechts-Verbindung ‚L‘

Die Links/Rechts-Verbindung ermöglicht das Verbinden von abgewinkelten Stäben, wenn diese sehr nahe beieinander liegen und die Stäbe nicht frei rotieren können. Bei dieser Verbindung ist der Einbau von nicht frei drehbaren Stäben durch gegenläufige Gewinde möglich.


Details​

Muffenverbindung ‚C‘

Die C-Verbindung dient der Verbindung von 2 männlichen Bewehrungsstäben, welche frei drehbar sind und denselben Nenndurchmesser haben.

​Details​​

Schweißverbindung  ‚W‘

Die Schweißverbindung ist für Bereiche vorgesehen, in denen Stahlbau- und Betonstahlelemente kombiniert werden. Durch das Verschweißen des Stahlelements mit der FW-Muffe und dem verschrauben des MS-Muffenstabs kann eine Verbindung zwischen Stahl- und Betonbauteil hergestellt werden, wobei der MS-Anschluss frei drehbar ist.

Details​

Stahlbauverbindung ‚A‘

Die Stahlbauverbindungsmuffe FA dient zur Verbindung eines Bewehrungsstabes an ein metrisches Normgewinde. Bevorzugte Verwendung im Stahlbau.

Details​

Endankerverbindung ‚E‘

Die ZENTOR® Terminator Muffe MT dient dazu, die Stabkräfte im Beton abzutragen. Hierdurch können Haken und Schlaufen bei der Ausbildung der Verankerung vermieden werden. Die Verbindung besteht aus einem Anschlussstab und einer Ankerplatte.


Details​

Standardverbindung Edelstahl ‘S-4’


Der ZENTOR® Standardanschluss Edelstahl dient der Verbindung von 2 Bewehrungsstäben, welche frei drehbar sind und denselben Nenndurchmesser haben. Die Verbindungsmuffen sind aus Edelstahl und können durch ihr spezielles Design mit schwarzer und rostfreier Bewehrung kombiniert werden.


Details​




Rufen Sie uns an, oder schreiben uns eine Mail und wir zeigen Ihnen den Vorteil der digital kontrollierten Herstellung von Schraubbewehrungen .
